RF-BM-5055B2

深圳信驰达蓝牙模块RF-BM-5055B2是基于TI公司FRE014芯片研发的低功耗蓝牙(BLE)射频模块,可广泛应用于短距离无线通信领域。具有功耗低、体积小、传输距离远、抗干扰能力强等特点。

  • 核心方案: CC2650(FRE014)
  • 蓝牙版本: 5.0
  • 发射功率: +5dBm
  • 通信距离: 250m
  • 核心优势: NDA合作 特供芯片

一站式物联网公司

项目指标
芯片型号FRE014(5x5)
工作电压1.8V 至 3.8V,推荐为 3. 3V
工作频段2402 MHz ~ 2480MHz
最大发射功率-21 dBm ~ +5 dBm (正常为 0 dBm 输出)
接收灵敏度-97dBm
GPIO 数量13 个
RAM20KB
Flash128KB
频率误差±10 kHz
工作温度-40℃ ~ +85℃
储存温度-40℃ ~ +125℃



一站式物联网公司一站式物联网公司一站式物联网公司一站式物联网公司一站式物联网公司一站式物联网公司一站式物联网公司

开发配套工具

一站式物联网公司一站式物联网公司一站式物联网公司一站式物联网公司

主从一体

利用主从一体特性,可实现多级拓扑网路结构

一站式物联网公司

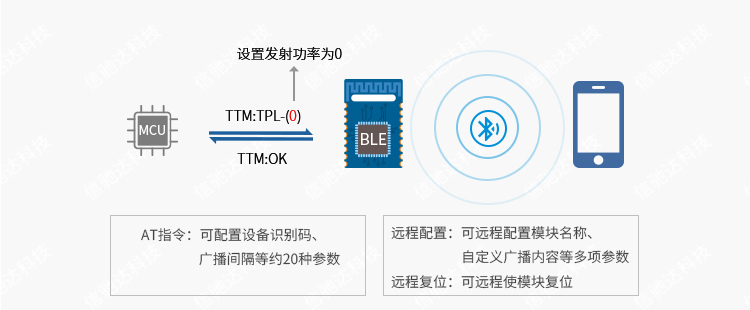

配置方式

支持AT指令 在线配置 远程复位

一站式物联网公司

实测功耗

从不以理论值代替实际值宣传

一站式物联网公司

事件

Silicon Labs

开启 EN 内部
上拉

Silicon Labs

关闭 EN 内部
下拉

测试条件/备注
模块睡眠功耗2.71μA2.71μAEN 为高电平
广播 379.11μA160.54μA广播周期 200ms
广播 243.56μA38.11μA广播周期 1000ms
广播 224.44μA13.75μA广播周期 5000ms
连接事件683.13μA457.13μA连接间隔 20ms
连接事件358.57μA188.72μA连接间隔 100ms

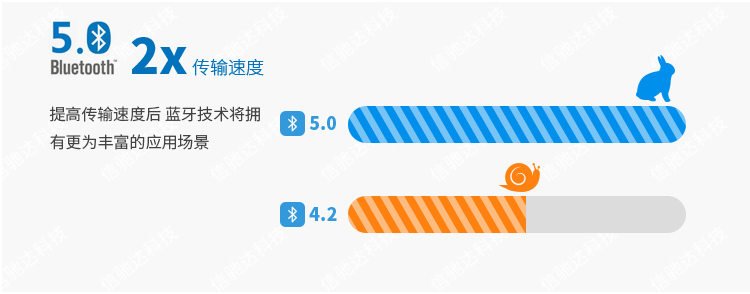

蓝牙5.0之传输速度

两倍于蓝牙4.2的传输速度

一站式物联网公司

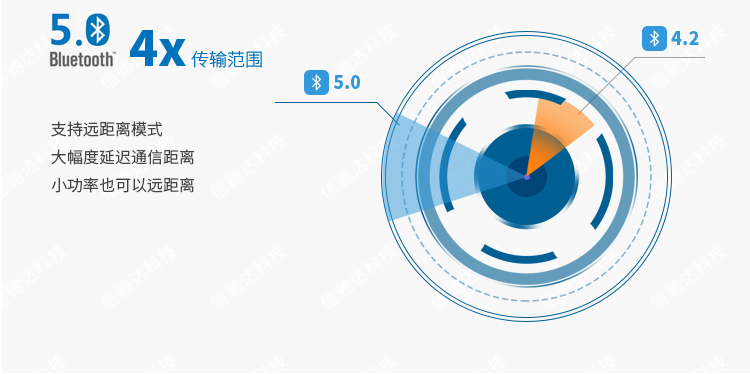

蓝牙5.0之传输范围

四倍于蓝牙4.2的通信距离

一站式物联网公司

蓝牙5.0之传输数据

八倍于蓝牙4.2的传输数据

一站式物联网公司

Beacon功能

支持全功能Beacon 并可远程配置模块参数

一站式物联网公司

防劫持加密

可以有效防止被非授权移动设备连接到此模块

一站式物联网公司

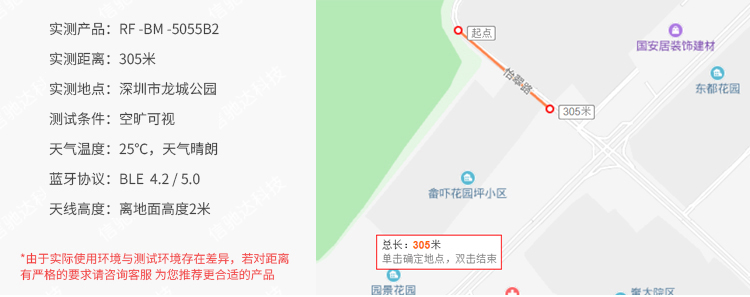

实测距离

在天气情况 空旷可视 距地约为2米的郊区进行测试

一站式物联网公司

高低温

能够适应各种恶劣环境

一站式物联网公司

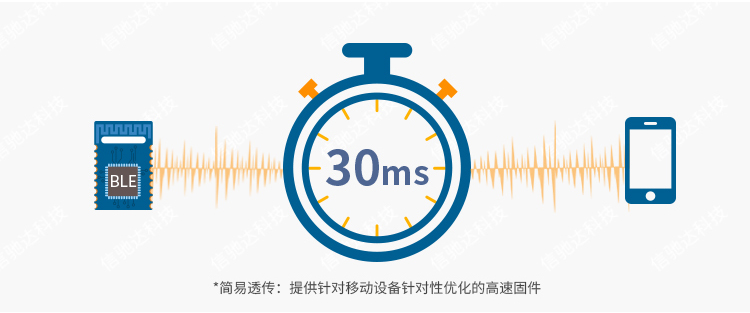

快速连接

30ms即可连接

一站式物联网公司

宽电压

更宽的电压适用范围

一站式物联网公司

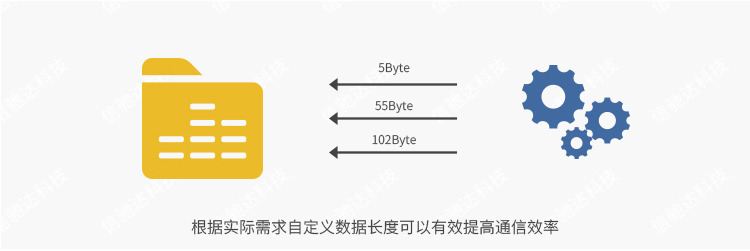

自定义数据包

客户可根据自身需求自定义数据包长度

一站式物联网公司

稳定运行 不宕机

防止程序跑飞 防止模块死机

一站式物联网公司

应用场景

一站式物联网公司

引脚图

一站式物联网公司

模块脚位序号模块脚位名称芯片脚位名称输入/输出说明
Pin1GND模块地 GND
Pin2VCC模块电源正极 1.8V~3.8V
Pin3TMSI/O接 XDS 仿真器 TMS
Pin4TCKI/O接 XDS 仿真器 TCK
Pin5RST复位输入脚,低电平有效,无内部上拉
Pin6ENP06I模块使能控制线(低电平有效)
0:模块开始广播,直到连接到移动设备
1:无论模块当前状态,立即进入完全睡眠状态
(0.1uA)
Pin7P07I/O
Pin8GNDP08模块地 GND
Pin9GNDP09模块地 GND
Pin10P10I/O恢复出厂设置触发
模块上电后保持此引脚低电平 5s ,系统会恢复部分
参数(浅恢复),若保持 20s 以上则将会恢复全部参
数(深度恢复)(见《系统复位与恢复》系统复位与
恢复章节)
Pin11P11I/O
Pin12链路指示P12O链路指示
0:蓝牙已连接
1:蓝牙未连接
Pin13广播指示P13O广播指示
0:开启广播
1:关闭广播
Pin14BRTSP14I作为数据发送请求(用来唤醒模块)
0:主机有数据发送,模块将等待接收来自主机的数
据,此时模块不睡眠
1:主机无数据发送,或主机数据发送完毕之后,应
该将此信号线置 1
Pin15BCTSP04O数据输入信号(用来唤醒主机,可选)
0:模块有数据发送到主机,主机接收模块数据
1:模块无数据发送到主机,或模块数据发送完毕之
后,会将此信号置 1
Pin16TXP03O模块串口发送端
Pin17RXP02I模块串口接收端
Pin18P01I/O

设计·仿真

良好的性能来源于全局仿真介入

真正的好产品 都是“精打细算”设计而出,强大的设计能力才能做出好产品

一站式物联网公司

设计·天线

天线是通信系统关键环节

好的天线是通信系统稳定的核心竞争力

一站式物联网公司

实力认证

九年技术积累 领跑无线行业

一站式物联网公司一站式物联网公司一站式物联网公司一站式物联网公司



机械尺寸


一站式物联网公司


引脚定义


一站式物联网公司



模块脚位序号模块脚位名称芯片脚位名称输入/输出说明
Pin1GND模块地 GND
Pin2VCC模块电源正极 1.8V~3.8V
Pin3TMSI/O接 XDS 仿真器 TMS
Pin4TCKI/O接 XDS 仿真器 TCK
Pin5RST复位输入脚,低电平有效,无内部上拉
Pin6ENP06I模块使能控制线(低电平有效)
0:模块开始广播,直到连接到移动设备
1:无论模块当前状态,立即进入完全睡眠状态
(0.1uA)
Pin7P07I/O
Pin8GNDP08模块地 GND
Pin9GNDP09模块地 GND
Pin10P10I/O恢复出厂设置触发
模块上电后保持此引脚低电平 5s ,系统会恢复部分
参数(浅恢复),若保持 20s 以上则将会恢复全部参
数(深度恢复)(见《系统复位与恢复》系统复位与
恢复章节)
Pin11P11I/O
Pin12链路指示P12O链路指示
0:蓝牙已连接
1:蓝牙未连接
Pin13广播指示P13O广播指示
0:开启广播
1:关闭广播
Pin14BRTSP14I作为数据发送请求(用来唤醒模块)
0:主机有数据发送,模块将等待接收来自主机的数
据,此时模块不睡眠
1:主机无数据发送,或主机数据发送完毕之后,应
该将此信号线置 1
Pin15BCTSP04O数据输入信号(用来唤醒主机,可选)
0:模块有数据发送到主机,主机接收模块数据
1:模块无数据发送到主机,或模块数据发送完毕之
后,会将此信号置 1
Pin16TXP03O模块串口发送端
Pin17RXP02I模块串口接收端
Pin18P01I/O
