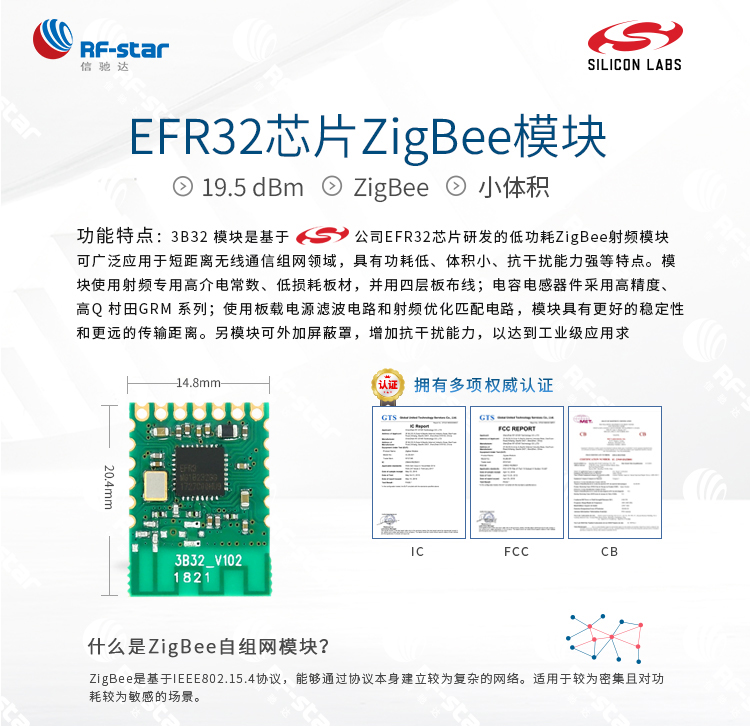

| 项目 | 指标 |
| MCU | Silicon Labs: EFR32MG1B232F256GM32-C0 |
| 工作电压 | 2.3V ~ 3.6V，推荐 3. 3V |
| 频率范围 | 2400 MHz ～ 2483.5MHz |
| 发射功率 | -30dBm ～ +19.5 dBm |
| 最佳接收灵敏度 | -98 dBm |
| 频率误差 | ±20 kHz |
| FLASH | 256KB |
| RAM | 32KB |
| 工作温度 | -40℃ ～ +85℃ |
| 存储温度 | -40℃ ～ +125℃ |
| 模块尺寸 | 20.4*14.8*1.7mm |
| 接收电流 (1Mbps GFSK) | 8.7mA |
| 接收电流(250kbps 0-QPSK DSSS) | 9.8mA |
| 发射电流 | 8.2mA(at 0dBm) |
| 深度睡眠电流 | 5.5uA |

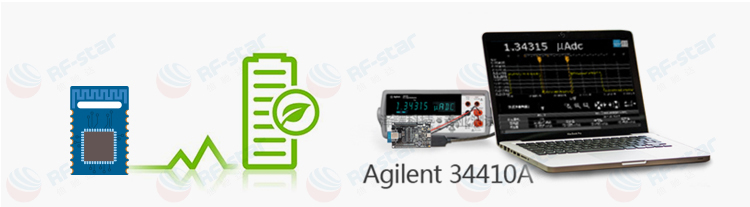

实测功耗
从不以理论值代替实际值宣传
全新一代ZigBee3.0
实测距离
在天气晴朗 空旷可视 距地约为2米的郊区进行测试
高低温
能够适应各种恶劣环境
引脚图
| 脚位 | 名称 | 功能 | 备注 |
| Pin1 | PD13 | I/O | |
| Pin2 | PD14 | I/O | |
| Pin3 | PD15 | I/O | |
| Pin4 | PB13 | I/O | |
| Pin5 | PB12 | I/O | |
| Pin6 | PB11 | I/O | |
| Pin7 | PB14 | I/O | |
| Pin8 | PB15 | I/O | |
| Pin9 | PA0 | I/O | |
| Pin10 | PA1 | I/O | |
| Pin11 | VCC | VCC | 模块供电电压，( 2.3V to 3.6 V）推荐 3. 3V |
| Pin12 | PF2 | I/O | |
| Pin13 | GND | GND | 模块地 |
| Pin14 | PC11 | I/O | |
| Pin15 | SWCLK | SWCLK | 调试接口，接 J-Link 仿真器 SWCLK |
| Pin16 | VCC | VCC | 模块供电电压，( 2.3V to 3.6 V）推荐 3. 3V |
| Pin17 | SWDIO | SWDIO | 调试接口，接 J-Link 仿真器 SWDIO |
| Pin18 | GND | GND | 模块地 |
| Pin19 | RES | RESET | 模块复位管脚，低电平有效 |

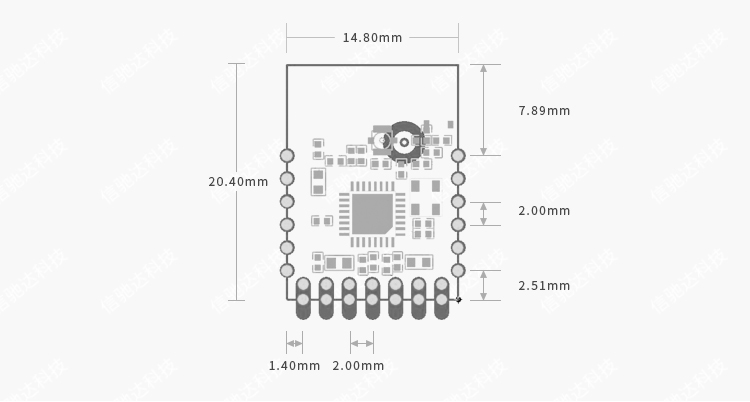

机械尺寸
引脚定义
| 脚位 | 名称 | 功能 | 备注 |
| Pin1 | PD13 | I/O | |
| Pin2 | PD14 | I/O | |
| Pin3 | PD15 | I/O | |
| Pin4 | PB13 | I/O | |
| Pin5 | PB12 | I/O | |
| Pin6 | PB11 | I/O | |
| Pin7 | PB14 | I/O | |
| Pin8 | PB15 | I/O | |
| Pin9 | PA0 | I/O | |
| Pin10 | PA1 | I/O | |
| Pin11 | VCC | VCC | 模块供电电压，( 2.3V to 3.6 V）推荐 3. 3V |
| Pin12 | PF2 | I/O | |
| Pin13 | GND | GND | 模块地 |
| Pin14 | PC11 | I/O | |
| Pin15 | SWCLK | SWCLK | 调试接口，接 J-Link 仿真器 SWCLK |
| Pin16 | VCC | VCC | 模块供电电压，( 2.3V to 3.6 V）推荐 3. 3V |
| Pin17 | SWDIO | SWDIO | 调试接口，接 J-Link 仿真器 SWDIO |
| Pin18 | GND | GND | 模块地 |
| Pin19 | RES | RESET | 模块复位管脚，低电平有效 |
